Kāda ir atšķirība starp alumīnija cauruli un alumīnija cauruli?

Kāda ir atšķirība starp alumīnija cauruli un alumīnija cauruli? (Pircēja ceļvedis + Pro padomi)

Ja jūs kādreiz esat atvēris zīmējumu, kurā teikts "1.5 caurulē" vienā lapā un "1,5 caurulē" citā, jūs zināt, cik ātri citātus, griezumus un veidgabalus var iet uz sāniem. Šeit ir vienkāršais - angļu valodas sadalījums - Ko katrs termins patiesībā nozīmē, kā tie ir izmēri, kur viņi tiek izmantoti un kā tos pareizi noteikt. Pa ceļam mēs parādīsim, kā Ghonor's China + Vjetnam ražošana var pielāgot jebkuru opciju ar ražošanu - pakāpes dokumentācija un, ja nepieciešams, pienākums - Smart Origin.

Ātra atbilde

• Funkcija:Rūpniecības saīsinājumā caurule galvenokārt ir paredzēta šķidrumu/gāzu pārvietošanai (spiediens - novērtēts). Caurule galvenokārt ir strukturāla/mehāniska (rāmji, stabi, mašīnu sargi).
• Lieluma sistēma:Cauruļu norāda NPS (nominālā caurules lielums), kā arī sienas biezuma grafiks - ID mainās atkarībā no grafika. Caurule tiek norādīta ar OD un sienas (vai OD + ID) uz faktiskajām, "patiesajām" izmēriem.
• Formas:Pīpe ir tikai apaļa; Caurule var būt apaļa, kvadrātveida, taisnstūra (RHS/SHS).
• Pielaides:Caurulei parasti ir stingrākas dimensijas/formas pielaides nekā caurule (daļa no tā, kāpēc tā tiek dota priekšroka precizitātes/strukturālām konstrukcijām).
• Standarti:Alumīnija caurule un bezšuvju ekstrudēta caurule spiediena dienestam ir pārklāta ar ASTM B241/B241M; Vispārīgi ekstrudēti alumīnija profili/caurules atsaucas arī uz ASTM B221.

Caurule pret cauruli, blakus

Kāpēc rodas neskaidrības: daudzi projekti izmanto gan -, piemēram, 40. grafiku alumīnija cauruli margām (apaļiem armatūras ekosistēmai), gan kvadrātveida/taisnstūrveida caurulei rāmim zemāk. Izmēra vārdu krājums mainās ar jūsu pievienoto mērķi un aparatūru.

Kā faktiski darbojas izmēru sistēmas

Caurule (NPS/grafiks):Dotajam NPS ir fiksēts OD; Grafika palielināšana sabiezē sienu un samazina ID (ietekmē plūsmu). Tāpēc RFQ ir jānorāda gan NP, gan grafiks.

Caurule (OD/siena):Jūs izsaucat OD un Wall (vai OD + ID). Izmēri ir "kā uzskaitīti", tāpēc caurules ligzdas/teleskopi ir paredzami un tiek dota priekšroka, ja ir piemērota - un estētikai ir nozīme.

Pro padoms:Ja jūsu zīmējumā ir teikts "1-1/2" "bez konteksta, pirms sagriešanas vai citēšanas inženieris nozīmēja NP (caurules) vai faktisko OD (cauruli). Tas ietaupa pārstrādi un atgriežas.

Kurš no tiem ir piemērots jums

• Izvēlieties cauruli, kad pārvadājat šķidrumus vai saspiestu gaisu, un nepieciešams spiediens - Novērtēta ekosistēma (vārsti, atloki, vītņoti vai metināti savienojumi). Parasti apaļš, grafiks - balstīts.
• Izvēlieties caurulīti, kad jums nepieciešama stingrība/stiprība - uz {- svaru, tīriem stūriem/redzamības līnijām vai stingras pielaides - mašīnas rāmji, balustrādes, mazumtirdzniecības armatūra, arhitektūras locekļi, iežogojumi. Formas ietver RHS/SHS/CHS.

Pielaides un apdare (kāpēc caurule bieži izskatās "taisnāka")

Pēc konvencijas un standarta prakses caurules tiek pasūtītas stingrākām pielaidēm (OD/ID/siena/taisnīgums/ovāle) nekā caurule. Šī precizitāte padara caurulīti vieglāk teleskopiski uzstādīt, armatūru un paneli - uzstādīt -, un tas ir viens no iemesliem, kāpēc caurule tiek dota priekšroka redzamās instalācijās.

Apdare (abiem):

• Anodēts(dzidrs/melns/bronza/zelts; matēts/satīns) cietai, korozijai - izturīga, krāsa - stabilas virsmas.

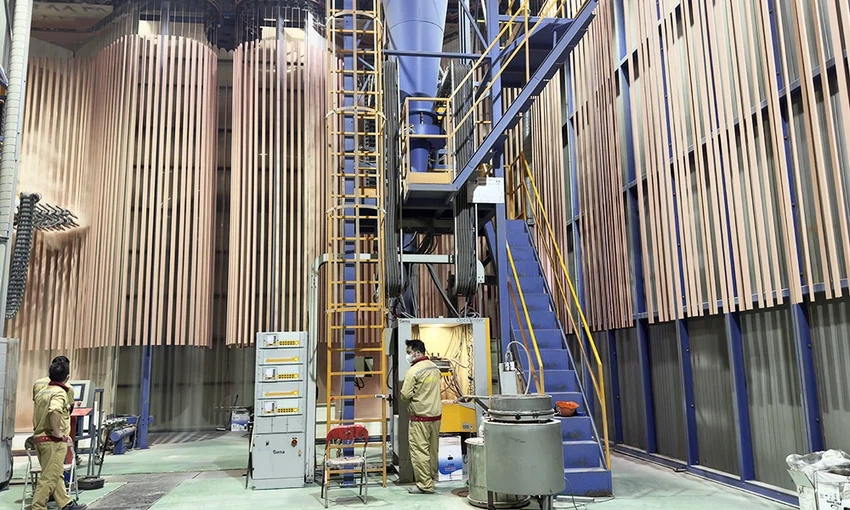

• Pulveris - pārklāts(Ral/pēc pasūtījuma) Kad jums nepieciešama biezāka filma vai zīmola krāsas.

Apaļo cauruli bieži atstāj dzirnavas vai anodēta; Arhitektūras caurules bieži iegūst krāsu - atbilstošu anodizāciju vai pulveri. (Pabeidziet atlases saites atpakaļ ar vidi un zīmola izskatu.)

Kā faktiski darbojas izmēru sistēmas

• Caurule (NPS/grafiks):Dotajam NPS ir fiksēts OD; Grafika palielināšana sabiezē sienu un samazina ID (ietekmē plūsmu). Tāpēc RFQ ir jānorāda gan NP, gan grafiks.
• Caurule (OD/siena):Jūs izsaucat OD un Wall (vai OD + ID). Izmēri ir "kā uzskaitīti", tāpēc cauruļu ligzdas/teleskopi ir paredzami un tiek doti priekšroka, ja ir piemērota - un estētikai ir nozīme.

Pro padoms:Ja jūsu zīmējumā ir teikts "1-1/2" "bez konteksta, pirms sagriešanas vai citēšanas inženieris nozīmēja NP (caurules) vai faktisko OD (cauruli). Tas ietaupa pārstrādi un atgriežas.

Kā palīdz Ghonor (pielāgots, dokumentēts, nodoklis - Smart)

• Divas - vietnes ražošana:Ķīna (ātra, elastīga Āzijas/Āfrikas/Tuvo Austrumu programmām) un Vjetnama (integrēta ekstrūzija + anodēšana/pulveris + izgatavošana + komplektēšana) oriģinālai Vjetnama izcelsmei {- Noderīga, ja pircējiem ASV/EU/AU/MX/Ca ir jāpārvalda anti -} izgāztuves. Jaunākie publiskie paziņojumi neapstiprina, ka ASV anti - Dempinga pasūtījums alumīnija ekstrūzijās no Vjetnamas (ar to var mainīt - vienmēr apstiprināt pašreizējos noteikumus).
• Inženierzinātnes un R&D:DFM uz OD/ID/sienas/ovālas/taisnīguma, pielāgota stūra rādiusu, caurumu/perforatoru raksti, teleskopiskie derības un armatūra - kontrolēta griešana.
• Atbalsts asortimentā:Mēs varam komplektēt cauruli - ekosistēmas detaļas (piemēram, 40. grafika margas caurule) un arhitektūras caurules (RHS/SHS/CHS), krāsa -, kas atbilst jūsu zīmolam.
